真空蒸着のピンボケ？ですか？ ①

昨日と今日ととても暖かい日が続いておりますが、皆さまいかがお過ごしでしょうか？

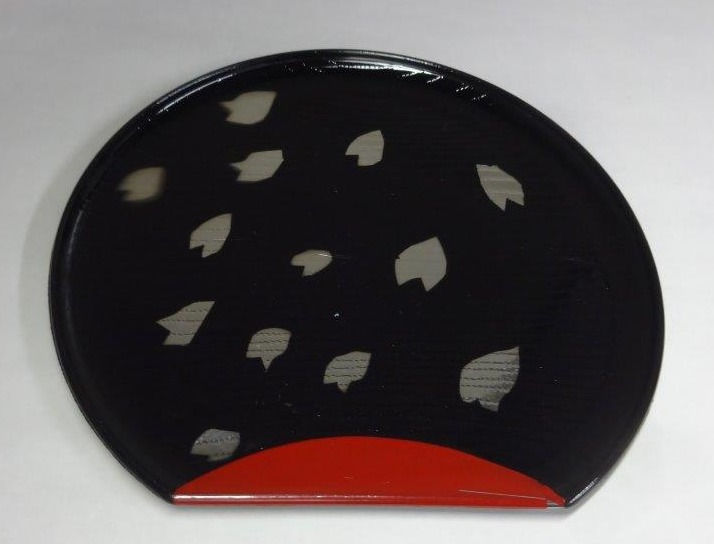

さて、3/1に蒸着したこのお皿ですが、よくよく見て頂くとまさかの私のミスが...!?

 なんと、左端の花びらがボケてしまっているのがわかります。

 これは、ピンボケ？と思われるかもしれませんが、実はピンボケではありません。
これは、蒸着の「回り込み」という現象になります。
今日は回り込みを説明する前に、「マスキング」についてお話しをしたいと思います。

今回の花びらの加工や以前に蒸着した地球儀の加工では「蒸着したい部分」と「蒸着したくない部分」がありました。この「蒸着したくない部分」に関して、「マスキング」と呼ばれる作業を実施しています。

下のイメージ図を見てください。

「マスキング」とは、蒸着したくない部分を覆い隠す作業になります。

イメージ図で言うと青い部分にあたります。

そして、蒸着したい部分だけマスクを切り取る事で、様々な模様を描くことが可能となるのです(*´▽｀*）プラモデルなどを作る方ならお馴染みの作業かと思います。

そして、今回私がこのマスキングを作成するのをミスしたため、ボケが発生してしまったのです。

失敗した理由は回り込みが起きたからです

回り込みとは、浮いている（マスキングと基板に隙間がある）ところに少し蒸着物質が入り込んでしまう現象になります。
